¿Cuáles son las Partes de un Encofrado? El encofrado constituye uno de los elementos más relevantes en el proceso constructivo moderno, ya que actúa como molde temporal que contiene el concreto fresco y le da la forma deseada hasta que este adquiere resistencia suficiente. Sin un encofrado bien diseñado, seguro y correctamente ejecutado, no sería posible garantizar estructuras de calidad, precisas y duraderas. Por este motivo, entender las partes del encofrado y la función que cumple cada componente resulta indispensable para ingenieros civiles, arquitectos, maestros de obra y todo profesional involucrado en proyectos de construcción.

El encofrado no es un sistema homogéneo, sino un conjunto de elementos de contacto, sujeción, soporte, arriostramiento y liberación que trabajan de manera conjunta para contener el hormigón y asegurar el éxito de la obra. De su correcta instalación depende la precisión geométrica de columnas, muros, vigas y losas, así como la seguridad durante el vaciado del concreto y la eficiencia en los tiempos de ejecución. Además, la elección de materiales —ya sean encofrados de madera, metálicos o de materiales compuestos— juega un papel esencial en la durabilidad y reutilización de los sistemas.

Este artículo es una guía completa sobre las partes del encofrado, detallando su función, los componentes principales en columnas y techos, las consideraciones técnicas según el tipo de material, los elementos de seguridad y los criterios para la selección adecuada. También se incluyen aspectos prácticos relacionados con mantenimiento, inspección y reutilización de los sistemas de encofrado. El objetivo es ofrecer un panorama integral que permita a los profesionales de la construcción optimizar recursos, mejorar la calidad de sus proyectos y reducir riesgos en obra.

¿Qué es el Encofrado y Por Qué Son Importantes sus Partes?

El encofrado es un sistema de moldeado temporal de concreto in situ diseñado para contener y dar forma al hormigón fresco hasta que este alcanza la resistencia adecuada para sostenerse por sí mismo. Se trata de un proceso fundamental en la construcción de elementos estructurales como cimientos, columnas, vigas, muros y losas, y es considerado uno de los pilares de la ingeniería civil moderna.

Cada parte del encofrado cumple un rol específico que asegura la estabilidad del conjunto: las tablas de contacto definen la textura superficial de la pieza terminada, los sistemas de sujeción evitan deformaciones, los puntales transfieren las cargas al suelo, y los arriostramientos garantizan la alineación y estabilidad lateral. De este modo, el encofrado no solo tiene la misión de contener el concreto, sino también de asegurar precisión dimensional, seguridad estructural y eficiencia constructiva.

Los beneficios de comprender la importancia de cada componente del encofrado son múltiples:

1. Precisión dimensional: asegura que columnas y muros mantengan sus secciones proyectadas, evitando defectos en la geometría.
2. Seguridad en obra: un encofrado correctamente montado protege tanto a los trabajadores como a la estructura en formación.
3. Eficiencia en los tiempos: al optimizar el montaje y desencofrado, se reducen retrasos en el cronograma de obra.
4. Calidad en los acabados: superficies lisas y uniformes reducen la necesidad de revoques o acabados adicionales.

En síntesis, el encofrado es mucho más que un molde: es un sistema que combina ingeniería, técnica y materiales para garantizar que las estructuras de concreto respondan a las exigencias de resistencia, estética y funcionalidad. Por ello, conocer las partes fundamentales del encofrado es una condición indispensable para cualquier profesional que busque resultados de excelencia en sus proyectos.

Componentes Principales del Encofrado de Columnas

El encofrado de columnas es uno de los sistemas más utilizados en obra, dado que las columnas constituyen elementos estructurales verticales encargados de soportar y transmitir cargas hacia la cimentación. Para que este proceso sea seguro y eficiente, cada una de las partes del encofrado de columnas debe cumplir su función de manera precisa.

1. Elementos de contención

Las tablas o paneles de contacto son la superficie que entra en relación directa con el concreto fresco. Estas piezas definen la textura final del concreto y, en consecuencia, su calidad estética. Es común emplear madera cepillada, paneles fenólicos o placas metálicas, dependiendo del tipo de obra y del acabado requerido.

2. Sistema de sujeción

Alrededor de las tablas de contacto se colocan los tablones de canto o marcos perimetrales, que aportan rigidez al sistema. Estos elementos impiden que las paredes del encofrado se deformen ante la presión lateral ejercida por el concreto fresco. Su correcto dimensionamiento es crucial para evitar abombamientos o fisuras.

3. Elementos de arriostre

Los puntales y riostras son componentes indispensables que garantizan la estabilidad global del sistema. Los puntales, que pueden ser de madera o metálicos, transmiten las cargas hacia el terreno o el nivel inferior. Las riostras, por su parte, funcionan como refuerzos diagonales que evitan desplazamientos laterales y mantienen la verticalidad de la columna.

4. Herrajes y conectores

El alambre recocido, clavos, pernos y abrazaderas constituyen los elementos de unión entre piezas. Aunque puedan parecer accesorios, son esenciales para mantener la forma del encofrado durante todo el proceso de vaciado y fraguado. Un error frecuente en obra es subestimar la calidad de estos componentes, lo que puede generar fugas de concreto o desplazamientos.

En conclusión, el encofrado de columnas se compone de un sistema donde cada parte —desde los paneles de contacto hasta los arriostramientos— actúa en conjunto para resistir presiones laterales, garantizar la geometría de la sección y facilitar un acabado uniforme. Una comprensión profunda de estos elementos permite optimizar recursos, mejorar la seguridad en obra y asegurar la calidad estructural.

Partes del Encofrado de Techos y Losas

Los techos y losas de concreto armado requieren un sistema de encofrado horizontal que soporte cargas elevadas durante el proceso de vaciado. En este tipo de estructuras, el encofrado se compone de distintos elementos que trabajan en conjunto para asegurar la nivelación, rigidez y estabilidad.

1. Superficie de moldeado: formada por las tablas de contacto o paneles inferiores, que constituyen la base sobre la cual se vierte el concreto. Esta superficie define la textura del cielo raso de la losa y debe estar perfectamente nivelada para evitar irregularidades.
2. Sistema de soporte: integrado por largueros y viguetas. Los largueros se encargan de distribuir las cargas hacia los apoyos principales, mientras que las viguetas brindan soporte intermedio. Este sistema asegura que el concreto fresco no genere pandeos o deformaciones.
3. Elementos verticales de apoyo: los puntales o pies derechos son los encargados de transmitir las cargas de la losa hacia el suelo o el nivel inferior. Pueden ser de madera, metálicos telescópicos o de aluminio, y deben dimensionarse según las cargas proyectadas.
4. Arriostramientos: las riostras horizontales y las cruces de San Andrés cumplen la función de estabilizar lateralmente los puntales y evitar desplazamientos. Su colocación estratégica garantiza que el sistema se mantenga firme durante el vaciado.

Un aspecto fundamental en los encofrados de losas es la distribución uniforme de los apoyos, que debe respetar las recomendaciones técnicas del fabricante del sistema. Además, es necesario prever aberturas y pasajes para instalaciones eléctricas, sanitarias o de ventilación antes del vaciado.

De esta manera, las partes del encofrado de techos y losas aseguran no solo la resistencia estructural, sino también la calidad superficial del concreto y la seguridad del personal en obra.

Consideraciones Técnicas por Tipo de Material

La elección del material del encofrado depende de factores como el presupuesto, el tipo de estructura, la durabilidad y el número de reutilizaciones previstas. Existen principalmente tres tipos: encofrados de madera, metálicos y de materiales compuestos.

• Encofrado de madera:
  Ventajas: flexibilidad, bajo costo y facilidad de corte en obra.
  Componentes: tablones, listones, cuñas.
  Limitaciones: baja durabilidad y sensibilidad a la humedad.

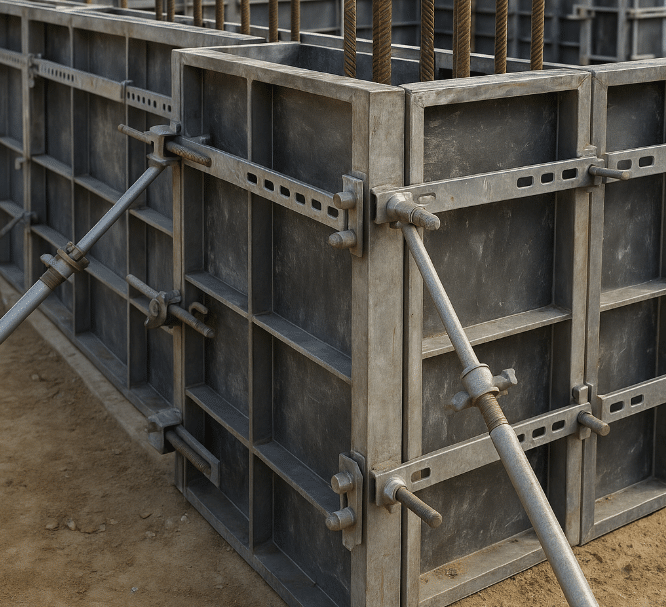

• Encofrado metálico:
  Ventajas: resistencia, precisión dimensional y reutilización prolongada.
  Componentes: paneles de acero, perfiles metálicos, conectores y tensores.
  Limitaciones: mayor costo inicial y peso elevado.
• Encofrado de materiales compuestos:
  Ventajas: ligereza, resistencia a la corrosión y vida útil prolongada.
  Componentes: paneles modulares plásticos o de fibra, conectores especializados.
  Limitaciones: costo elevado y necesidad de capacitación para su correcto uso.

En conclusión, la selección del material debe hacerse considerando las condiciones ambientales, el número de usos y el acabado requerido.

Elementos de Seguridad y Estabilización

Los sistemas de encofrado requieren medidas de seguridad que eviten accidentes y garanticen la estabilidad del conjunto:

• Sistemas de tensado: tirantes y tensores controlan la presión lateral en muros y columnas altas.
• Elementos de nivelación: cuñas y calzas permiten ajustes precisos de altura y alineación.
• Dispositivos de liberación: desmoldantes, aceites y separadores facilitan el desencofrado sin dañar el concreto.

La correcta aplicación de estos elementos asegura una obra más segura, rápida y con menos errores.

Factores Clave en la Selección de Componentes

1. Cargas de diseño: peso del concreto fresco, presiones hidrostáticas y sobrecargas de trabajo.
2. Condiciones ambientales: temperatura, humedad, exposición a químicos.
3. Requisitos de acabado: textura, lisura superficial y estética del concreto.

Cada factor debe ser analizado para seleccionar el sistema de encofrado más adecuado y evitar fallas.

Mantenimiento y Reutilización

Un sistema de encofrado bien cuidado puede reutilizarse múltiples veces. Las recomendaciones principales son:

• Inspección: revisar desgaste, deformaciones y daños en paneles y herrajes.
• Limpieza: retirar residuos de concreto y aplicar desmoldante antes de cada uso.
• Reemplazo: sustituir elementos defectuosos que comprometan la seguridad.

El mantenimiento adecuado no solo prolonga la vida útil del sistema, sino que también asegura calidad y economía en cada proyecto.

Conclusiones

El encofrado es más que un molde: es un sistema integral de construcción cuya correcta selección, instalación y mantenimiento define el éxito de una obra. Comprender sus partes —desde las tablas de contacto hasta los puntales y riostras— es indispensable para obtener estructuras seguras, precisas y duraderas.

Invertir en capacitación, inspección y uso de materiales adecuados se traduce en obras más eficientes, seguras y rentables. Para los profesionales de la construcción, dominar el conocimiento de las partes del encofrado es una ventaja competitiva y un requisito para alcanzar los estándares de calidad que demanda la industria moderna.
